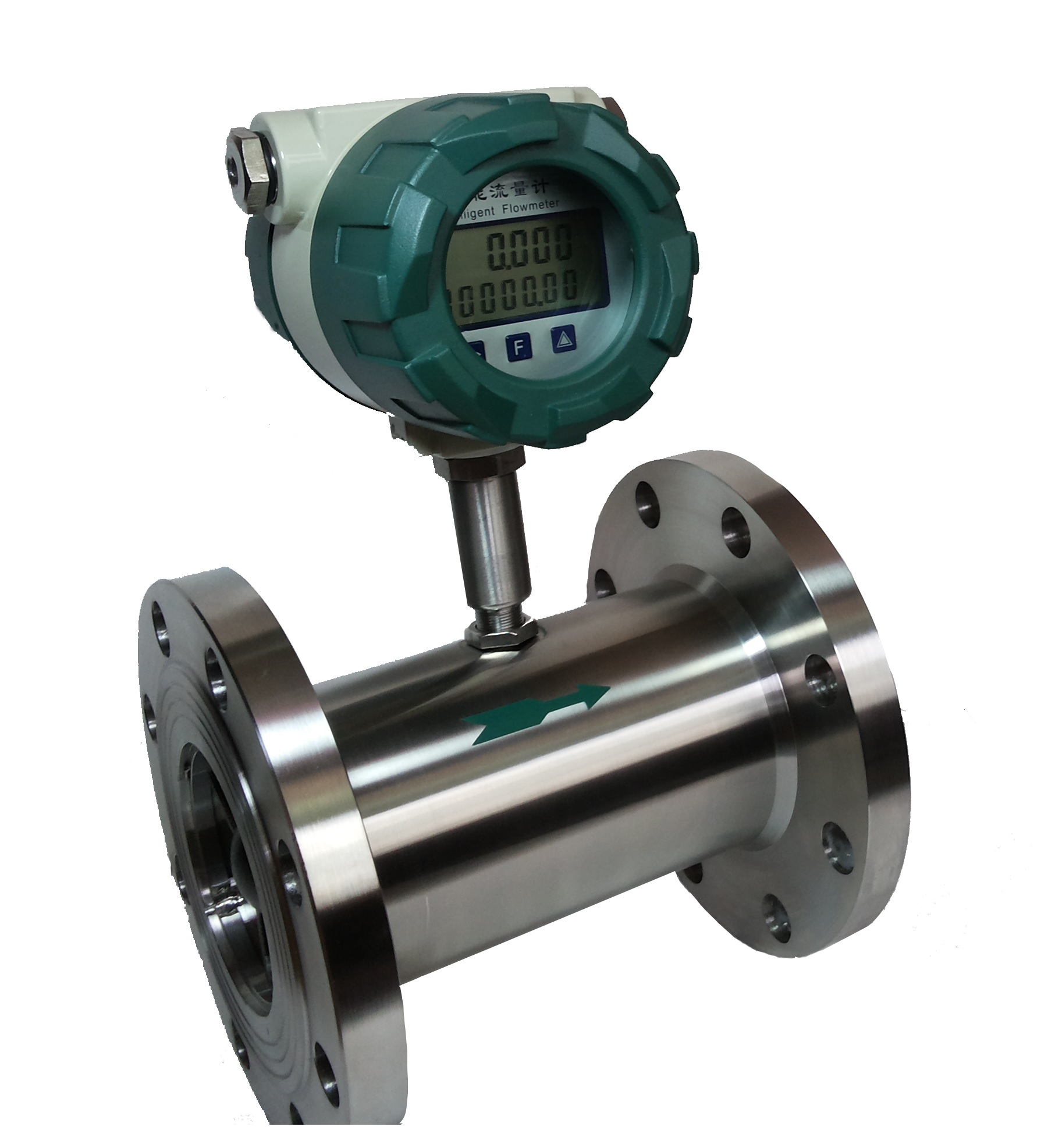

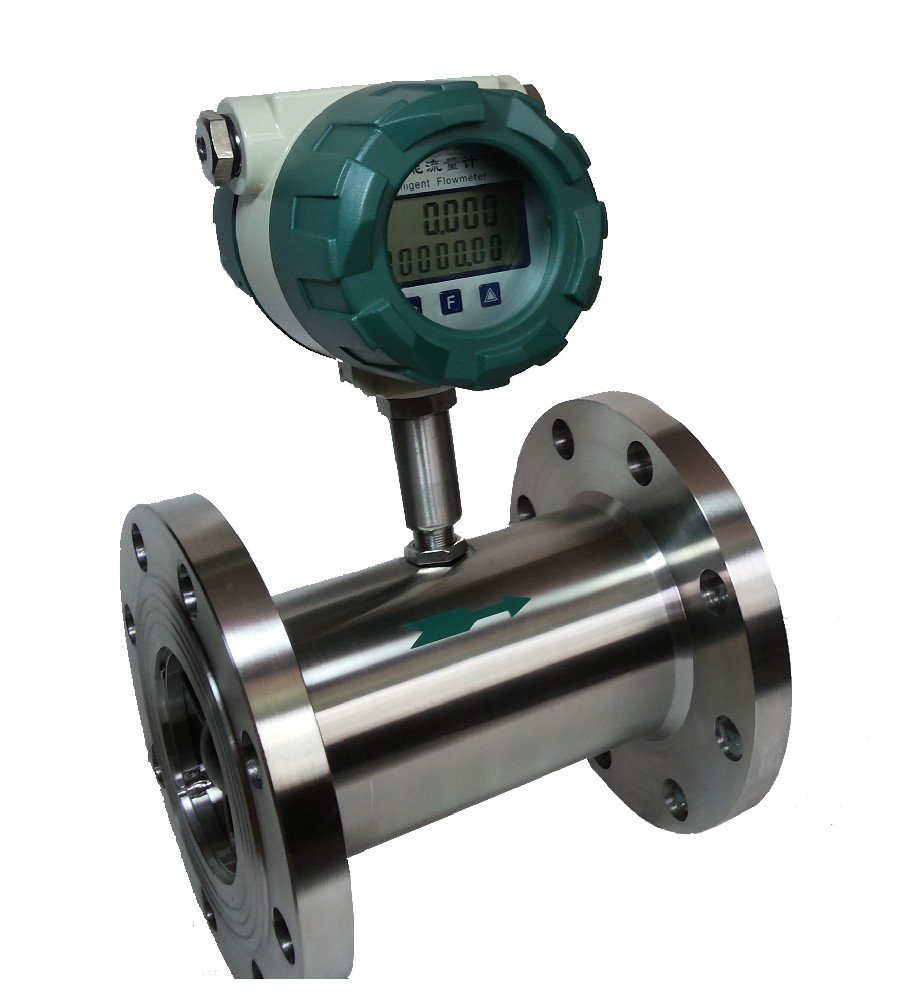

液体涡轮流量计有何设计要点，怎样安装？

液体涡轮流量计采用全硬质合金屏蔽式悬臂梁结构轴承，提高了轴承寿命，并可在少量泥沙与污物的介质中工作，下面具体介绍一下“液体涡轮流量计的设计要点及如何安装”。

立即咨询

全国热线: 86 021 64120605

产品简介 / Introduction

一、液体涡轮流量计的设计要点

1、涡轮流量计具有G（高）、Z（中）、D（低）三种系列，工作压力最高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。

2、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。

3、传感器采用全不锈钢结构，（涡轮采用2Cr13）防腐蚀性能好。钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质中正常工作。

4、容易维修，流量计有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清晰简单。

二、液压涡轮流量计如何安装

1、仪表安装采用法兰连接、螺纹连接及夹装式；

2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn（dn为管道内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。

以上是“液体涡轮流量计的设计要点及如何安装”的介绍，有问题请随时联系我们。
